芯片屬于一種小型硅片，屬于集成電路載體，高性能設備主要通過芯片進行運作處理工作，所以選擇視覺噴射式點膠機能夠?qū)⒛z水完整地應用于
填充芯片空隙等環節，視覺控制噴膠量精準快速一致性強，以完整精確的噴膠模式填充在芯片空隙的效果好，同時能夠有效滿足于生產效率的需求，當然注重于
芯片點膠注意事項的處理才能提升芯片空隙的噴膠填充質量。

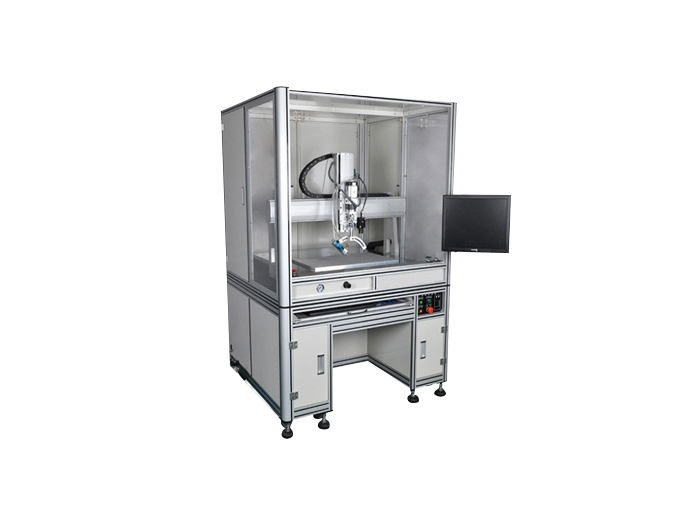

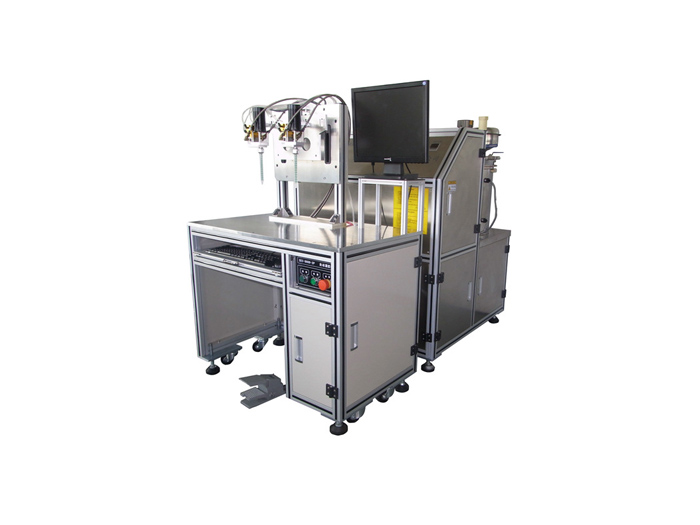

為什么選擇視覺噴射式點膠機？
填充芯片空隙的環節中選擇視覺噴射式點膠機有著更獨特的優勢，主要用于加強芯片的使用壽命和工作效果，芯片空隙填充封裝主要是通過膠水噴涂密封達到良好的保護效果，使芯片具備防塵、防潮、耐沖擊等優良性能，可適用在多種精密要求的
整流橋堆封裝以及保護膜涂膠等生產線中。
芯片點膠注意的問題主要是膠量控制以及路徑對準等問題，如果涂膠量出現偏差將直接影響芯片成品的價值和效果，而視覺定位噴膠使膠水能均勻地涂覆在粘接路徑上，達到芯片生產需求的高質量密封性，所以
視覺噴射式點膠機應用于填充芯片空隙是非常有效的，根據這一特性還能用于多種電子保護膜涂膠或整流橋堆封裝等環節使用。
我國現階段的填充芯片空隙
芯片發展技術與發達國家存在差距的原因是壟斷造成的，高新技術一直以來都被西方先進企業所壟斷，我國芯片行業缺乏重要核心技術所以填充芯片空隙的質量不完整，并且在投入力度仍然有所欠缺，所以填充芯片空隙的投入技術力度非常小，填充不準確使流片失敗或達不到工作效果，造成芯片行業發展的落后，這些都是影響芯片點膠注意的問題，而視覺噴射式點膠機的出現十分重要。
事實上國內的半導體芯片資源的整合不足，作為知識密集型產業沒有形成一個更為完整的整體，如同美國硅谷一樣的密集型領域在我國屈指可數，資源整合不足使我國在芯片填充技術的發展精度緩慢而曲折，填充芯片空隙的技術都有相應的要求，同時芯片點膠注意的問題越來越多，智能視覺噴射式點膠機的應用能夠完整提升
填充芯片空隙的精度和質量，所以對于同樣有效率和質量要求的整流橋堆封裝以及
保護膜涂膠等產線有著共同的作用。
